JUYI 48V BLDC Motor Controller JYQD-YL01D con funzione di frenata inversa veloce

Marchio:	JUYI
Numero di modello:	Codice di riferimento:
Moq:	1 set
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Borsa in PE + cartone
Condizioni di pagamento:	L/C, T/T, PAYPAL

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Documento:

JYQD_YL01D_1_3_English.pdf

Servizio personalizzato:

- Sì, sì.

Voltaggio di funzionamento:

12V/24V/48V DC

Numero di fase:

Regolazione della velocità:

0-5V/ciclo di lavoro

corrente di funzionamento:

15A

Motore adatto:

motore sensore

Modalità di funzionamento:

Corridoio

Protezione da sovratemperatura:

- Sì, sì.

Uscita dell'allarme:

- Sì, sì.

Distanza di visualizzazione della velocità:

0-99999/ RPM

Capacità di alimentazione:

1000sets/day

Evidenziare:

Controller motore a 48 V bldc

Regolatore del motore di Bldc

Controllo del motore BLDC del freno inverso rapido

Descrizione del prodotto

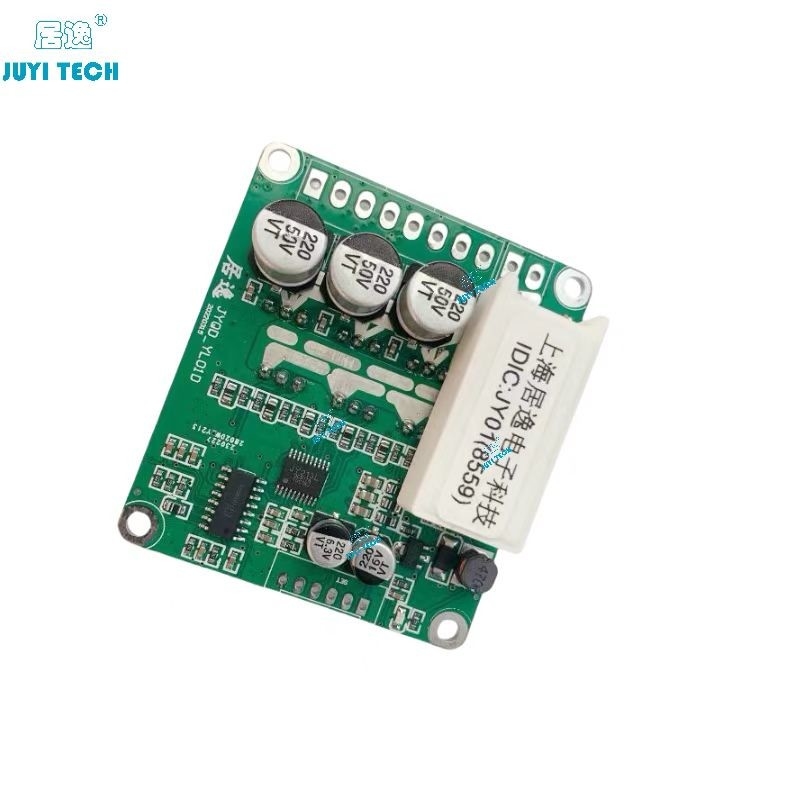

JUYI 48V BLDC Motor Controller JYQD-YL01D con funzione di frenata inversa veloce

JUYI 48V BLDC Motor Controller JYQD-YL01D con funzione di frenata inversa veloce 0

Modello	Codice di riferimento: (8559)	Codice di riferimento: (457E)	Codice di riferimento: (99F2)	Codice di riferimento: (C737)
Lavorare Temperatura°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
Voltaggio di funzionamento(V.)	12V-48V	12V-48V	12V-48V	12V-48V
Max. funzionamento corrente ((A)	15A	15A	15A	15A
Controllo della velocità PWM Frequenza PWM 20KHZ)	Ciclo di lavoro 0- 100%	Ciclo di lavoro 0- 100%	Ciclo di lavoro 0- 100%	Ciclo di lavoro 0- 100%
tensione analogica regolazione della velocità ((V)	0-5V	0-2,5 V	0-5V	0-2,5 V
Fermato di linea (V)	0-5V	0-2,5 V	0-5V	0-2,5 V
Velocità in più uscita del segnale	√	√	√	√
Funzione di inversione	√	√	√	√
Funzione di avvio sicuro	X	X	√	√

Area di applicazione

Veicolo elettrico a controllo remoto, veicolo a due ruote, sedia a rotelle a controllo remoto, apparecchio medico, veicolo di divertimento, robot, ecc.

Nota di applicazione:

1.Confirmare che i parametri di tensione e potenza del motore non superano la gamma della scheda del conducente specificata.

2.Questa scheda di guida è utilizzata per il motore senza sensori a 3 fasi senza spazzole, ma non è adatta per tutti i motori senza sensori a 3 fasi senza spazzole direttamente.L'angolo del corridoio dovrebbe essere di 120 gradi.

3.La funzione di frenatura di JYQD-YL01D è quella di frenatura reattiva.Il motore gira il freno per produrre energia da riciclare.Per evitare danni al conducente, non utilizzare la funzione di frenatura durante i test con potenza regolata.

4.La porta di uscita 5V sulla scheda del driver può essere controllata dal computer a singolo chip con la corrente inferiore a 100 MA.

5.Si prega di prestare attenzione all'isolamento e alla dissipazione del calore sulla scheda del conducente.

6.Funzione di avvio di sicurezza: se il regolatore di velocità non è in posizione corretta o la riformulazione della velocità non è valida dopo l'accensione, si prega di regolare la velocità o di ripristinare il freno.

Diagramma della scheda del conducente

Diagramma di cablaggio

1- Port di controllo (a destra) 2.54

5V- L'uscita interna della scheda di controllo è di 5V.

L.L.- porta di comando del freno, freno lineare reattivo, con funzione di recupero dell'energia, freno analogico a tensione 0-5 V. Nel caso della velocità costante +, maggiore è la tensione del freno,maggiore è la forza di frenata 0-100%.

M- Portata di uscita del segnale di velocità, frequenza dell'impulso è proporzionale alla velocità del motore (il rapporto di impulso è correlato al motore)

Z / F- Porta di controllo positivo e inverso, cambio rigido, 5V o sospeso in una direzione, GND nell'altra.

VR- porta di regolazione della velocità, regolazione analogica della velocità di tensione 0V-5V (0-2,5V), regolazione della velocità lineare da bassa a alta.

GND- La scheda di controllo.

2Port di alimentazione (sinistra) 3.96

P +- catodo di alimentazione 12V-48V (litio di supporto)

P-- elettrodo negativo di ingresso dell'alimentazione

MC / W- Una delle linee di fase motrice

MB / V- Una delle linee di fase motrice

MA / U- Una delle linee di fase motrice

GND- - elettrodo negativo di Motor Hall

HA- Motor Hall segnale uno.

HB- Motor Hall segnale uno.

HC- Il segnale di Motor Hall e'uno.

5V- - Polo positivo Motor Hall

3. Utilizzare fili blindati se la scheda del conducente si trova a una distanza superiore a 50 cm dal motore, altrimenti può causare una guida anormale che pregiudichi il normale utilizzo.

4. Prestate attenzione alla dissipazione del calore se continuate a lavorare con la corrente massima.

Disegno dimensionale
