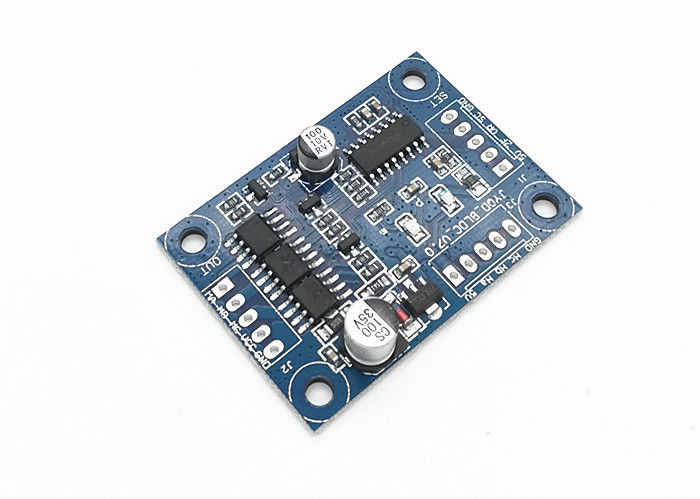

Effetto Hall 3 fase BLDC Motor Controller Port di controllo rotante direzione

Marchio:	JUYI
Numero di modello:	JYQD-V7.0
Moq:	1 set
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Cartone del PE bag+
Condizioni di pagamento:	T/T, L/C, Paypal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

tensione di funzionamento:

12-24VDC

corrente di funzionamento:

Controllo della velocità PWM:

Ciclo di lavoro 0-100% (1-20KHZ)

Uscita del segnale di impulso di velocità:

- Sì, sì.

LED di errore:

- Sì, sì.

Corrente massima:

Capacità di alimentazione:

1000sets/day

Evidenziare:

regolatore del motore a corrente alternata di 3 fasi

driver trifase del motore del pwm

Descrizione del prodotto

JYQD-V7.0,12V/24VDC DC,2A regolatore del motore BLDC a corrente continua per il motore BLDC ad effetto Hall

Modello:JYQD-V7.0

Temperatura di funzionamento: -20°C

tensione di funzionamento: 12V/24V

Corrente massima:3A

Corrente di funzionamento continua:2A

regolazione della velocità PWM ((1-20khz): ciclo di lavoro 0-100%

Regolazione della velocità della tensione analogica: 0-5V

Errore LED:Sì

Linee guida per l'applicazione

1. Confirmare che i parametri di tensione e potenza del motore non superano il range specificato.

2- applicabile ai motori a corrente continua senza spazzole Hall con Hall a 120°, non tutte le sequenze di linea Hall dei costruttori sono corrispondenti,si può regolare la sequenza di linea Hall o sequenza di linea motore trifase in base alla situazione reale, per ottenere il miglior effetto di guida.

3. JYQD-V7.0 è una scheda di guida senza alloggiamento e dissipatore di calore, può guidare il motore sotto 36 watt senza alcun dissipatore di calore, ma ha bisogno di una ventilazione normale.

4. La porta di uscita 5V sulla scheda motrice è vietata per collegare le apparecchiature di alimentazione esterne.commutazione e funzionamento abilitante

Diagramma di cablaggio

1Porta di controllo.

5V¢Voltata di uscita interna della scheda del guidatore, potenziometro esterno o interruttore per regolazione della velocità e funzionamento in inversione

Z/F5V connessione di alto livello o nessuna connessione è direzione in avanti, connessione a basso livello o connessione a GND è direzione inversa.

VRPorta di controllo della velocità. Regolazione della velocità lineare di tensione analogica 0.1v -5V, La resistenza di ingresso è di 20K Ohm,connessione con GND quando si inserisce regolazione della velocità PWM, frequenza PWM:1-20KHZ; ciclo di lavoro 0-100%

SC¢Abilita il controllo delle porte.

GNDUtilizzato per il controllo interno della scheda motore

2Porta di alimentazione.

MA----Fase motoria A

MB---- fase motoria B

MC---- fase motoria C

GND- D.C.

VCC---- DC +

3:Hall sensor port

Ah, si '.--- Sala a

Hb--- sala b

Hc--- sala c

GND--- GND

5V---5V di uscita

4. Utilizzare fili blindati se la scheda del conducente si trova a una distanza superiore a 50 cm dal motore, altrimenti può portare a una guida anormale, che può influenzare il normale utilizzo.

5Distanza da porta di controllo: 2,54 mm, Distanza da porta di alimentazione:2.54 mm

6. Prestare attenzione all'isolamento tra il driver MOSFET e il dissipatore o la piastra di installazione.

Disegno dimensionale

Effetto Hall 3 fase BLDC Motor Controller Port di controllo rotante direzione 3

DOWNLOAD JYQD-V7.0 MANUALE Utente

JYQD-V7.0-inglese.pdf
