Controller motore BLDC a 3 fasi a 28V 5A Controller di velocità del motore senza spazzola

Nota di applicazione:

1.Confirmare che i parametri di tensione e potenza del motore non superano la gamma della scheda del conducente, come specificato.

2.Se l'effetto di guida non è buono (ad esempio il movimento di avvio, la velocità di accensione, ecc.)retrocessione, la corrente di lavoro del motore senza carico è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può essere avviata con carico.) I clienti possono regolare la resistenza e la capacità della scheda del guidatore in base alla situazione reale per ottenere il miglior effetto di guida (vedi allegato come effettuare la regolazione)

3.La scheda di azionamento JYQD_V8.20B è una scheda nuda, la potenza di azionamento inferiore a 36W, il motore non ha bisogno di forzare la dissipazione del calore, deve garantire una normale ventilazione.

4.È vietato collegare la porta di uscita 5V sulla scheda del conducente a apparecchiature elettriche esterne.È adatto solo per il collegamento di potenziometri esterni e interruttori a questa scheda per la regolazione della velocità e inversione.

5.La porta M della scheda di azionamento JYQD_V8.20B è l'uscita del segnale di impulso della velocità del motore e la corrente di uscita è inferiore a 5 mA.

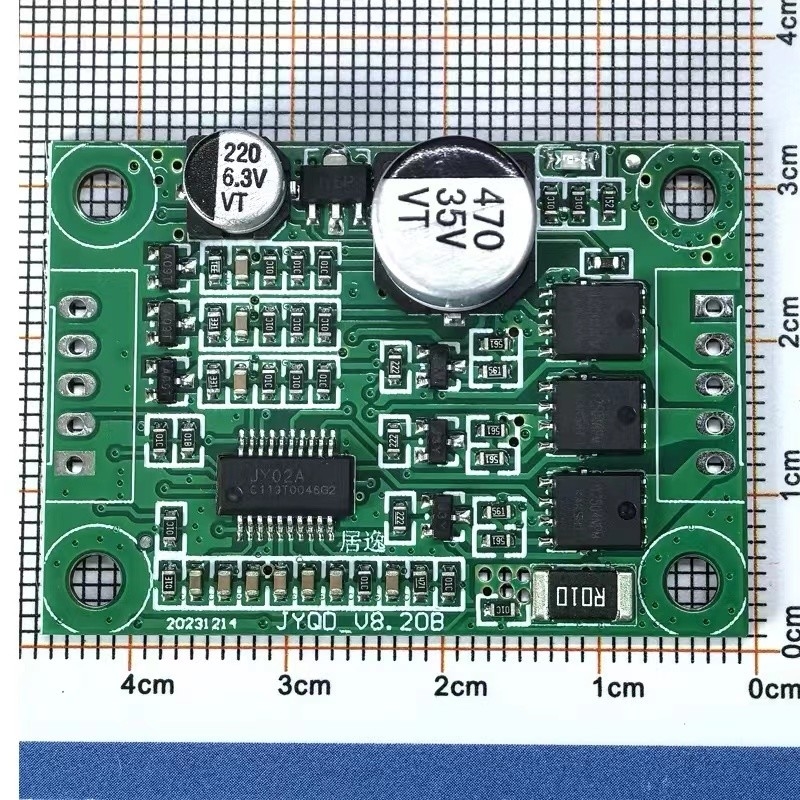

Diagramma della scheda guida

Diagramma della parte anteriore del cablaggio

Diagramma di cablaggio

Descrizione della porta

1.Porta di controllo(a sinistra)

GNDUtilizzato per il controllo interno della scheda del conducente

VRRegolazione analogica della velocità da 0,1 V a 5 V, regolazione lineare della velocità da bassa a alta.La regolazione della velocità PWM deve essere collegata alla scheda del conducente.

Z/F¢ Porti di controllo rotanti.Conneggere 5V di alto livello o nessun collegamento in una direzione, collegare 0V di basso livello o GND nell'altra direzione.

FGPortata di uscita del segnale di impulso della velocità del motore, segnale di impulso 5V

5V¢ tensione di uscita interna della scheda del conducente, potenziometro esterno o interruttore per regolare la velocità e il funzionamento di inversione.

2Porta di alimentazione.(a destra)

P+¢ DC +

P- DC -

MCFase motoria C

MBFase motoria B

MAFase motoria A

3.Si prega di prestare attenzione al filo di fase del motore e il filo Hall non essere troppo lungo, perché la scheda del conducente si basa sul rilevamento della forza elettromotrice posteriore,Se il filo è troppo lungo, causerà interferenze al segnale..

4.La distanza tra le porte è di 2,54 mm sia per la porta di alimentazione che per quella di controllo.

5.Quando si aggiunge un dissipatore di calore o si posiziona la scheda del conducente, si prega di prestare attenzione all'isolamento della scheda del conducente.

Disegno dimensionale

Unità:mm

Scarica il manuale dell'utente di JYQD-V8.20B

JYQD_V8.20B--inglese.pdf
